SPM Blitzschutz-Module

für das 19"-System oder zur Montage auf eine Masseplatte

Die SPM-Serie besteht aus einer Reihe von hochwertigen Blitzschutzmodulen vom Typ 2+3 mit integriertem EMV-Filter. Dadurch werden besonders tiefe Schutzpegel erreicht. Die einzelnen Schutzkomponenten sind berührungssicher in ein Metallgehäuse eingebaut. Alle Leitungen werden über robuste und stoßstromfeste Federzugklemmen angeschlossen.
Mit speziellen Baugruppenträgern sind die 19”-Module der SPM-Serie für den Einbau in das 19"-System (3 HE) geeignet. Ohne Anschlußdrähte beträgt die Einbautiefe lediglich 170 mm.
Die Modulbreite beträgt je nach Typ 7, 14 oder 21 TE.

Die ungeschützte Seite der Schutzmodule befindet sich an der Vorderseite des 19”-Baugruppenträgers  und die geschützte Seite an der gegenüber liegenden Rückwand (Standard). Damit wird eine klare räumliche Trennung zwischen ungeschützten und geschützten Leitungen erreicht. Der 19”-Rahmen wird geerdet, hier muß der Blitz-Stoßstrom sicher gegen Erde abfließen können.

In manchen Fällen kann man auf den speziellen 19”-Baugruppenträger verzichten, z.B. für wenige Module, dabei fallen die 19”-Frontplatten weg. Mit kleinen Montagewinkeln (Option) montiert man die Schutzmodule auf einer passenden Masseplatte, entweder aufrecht stehend oder flach liegend. Diese Masseplatte dient als Potentialausgleich und muß geerdet werden, damit der Ableit-Stoßstrom sicher gegen Erde abfließen kann.

Sollten Sie unter den Standardtypen kein passendes Blitzschutz-Modul finden, zögern Sie nicht, uns zu fragen.
Auf Wunsch fertigen wir auch kundenspezifische Typen.

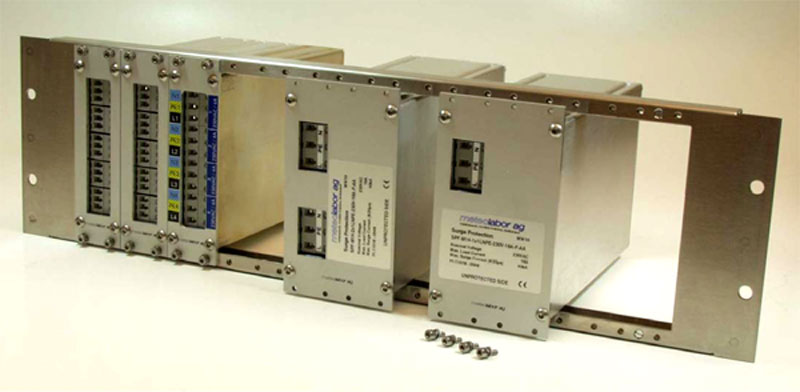

SPM-Module im 19”-Einbaurahmen

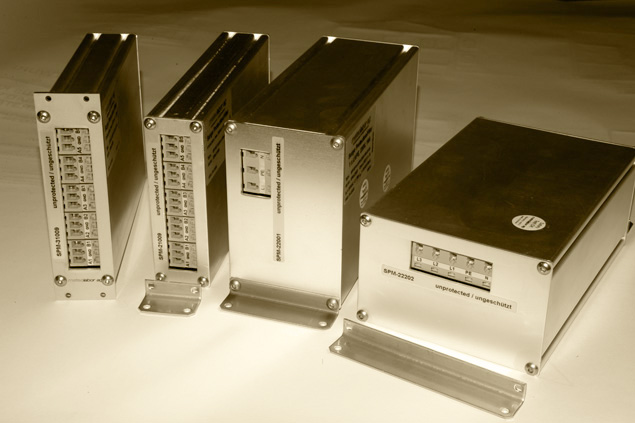

SPM-Module für 19”- oder Chassismontage
ganz links ein Modul für 5 Stromschleifen (4....20mA) mit einer Frontplatte für 19”-Montage, daneben das gleiche Modul mit Winkeln vorne und hinten für Chassismontage, rechts daneben ein 230V/16A-Modul mit Winkeln für stehende Montage, ganz rechts ein Modul (3x400VAC/16A) mit langen Montagewinkeln für liegende Befestigung auf einer Masseplatte (lokale Erde).
